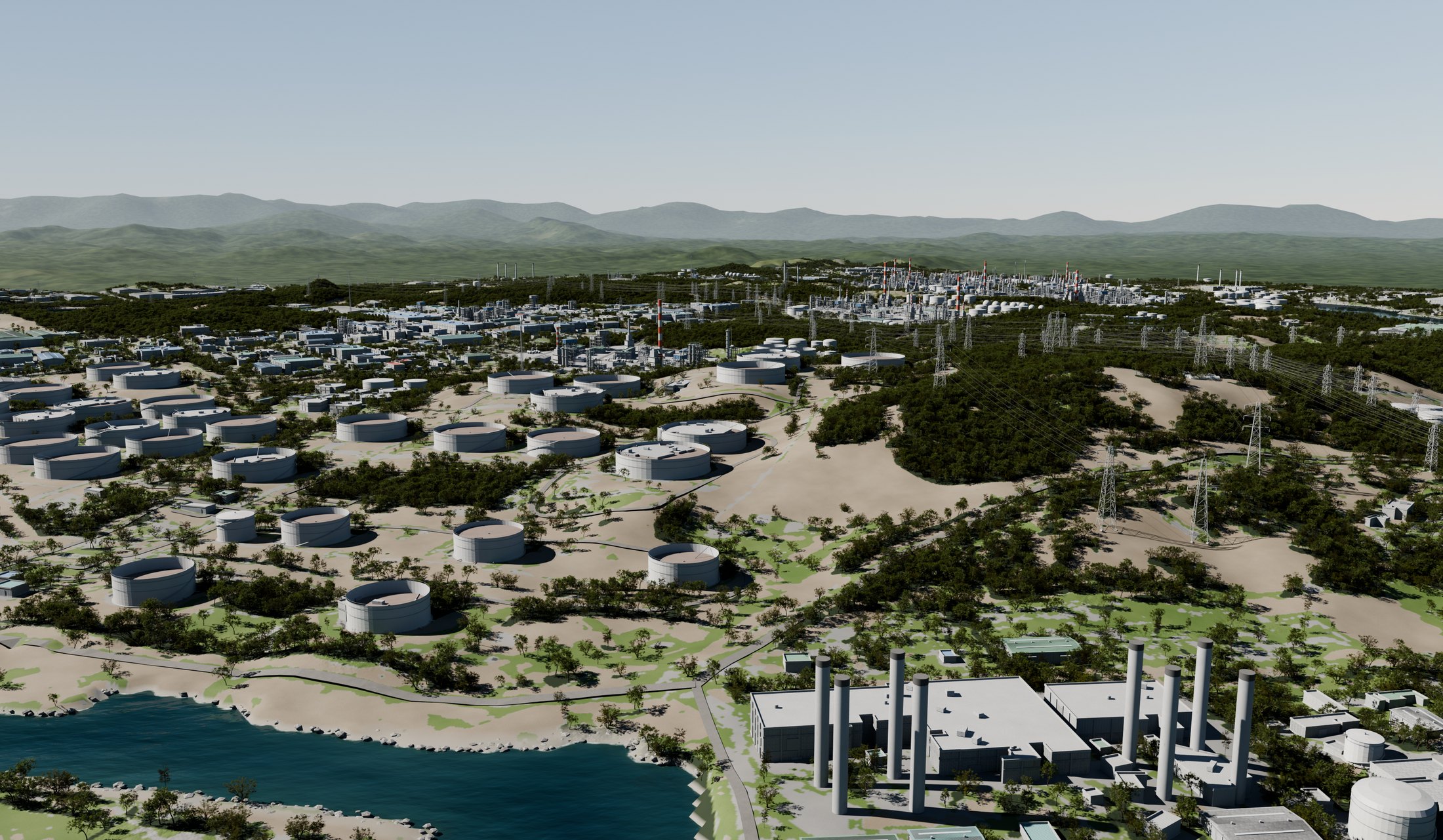

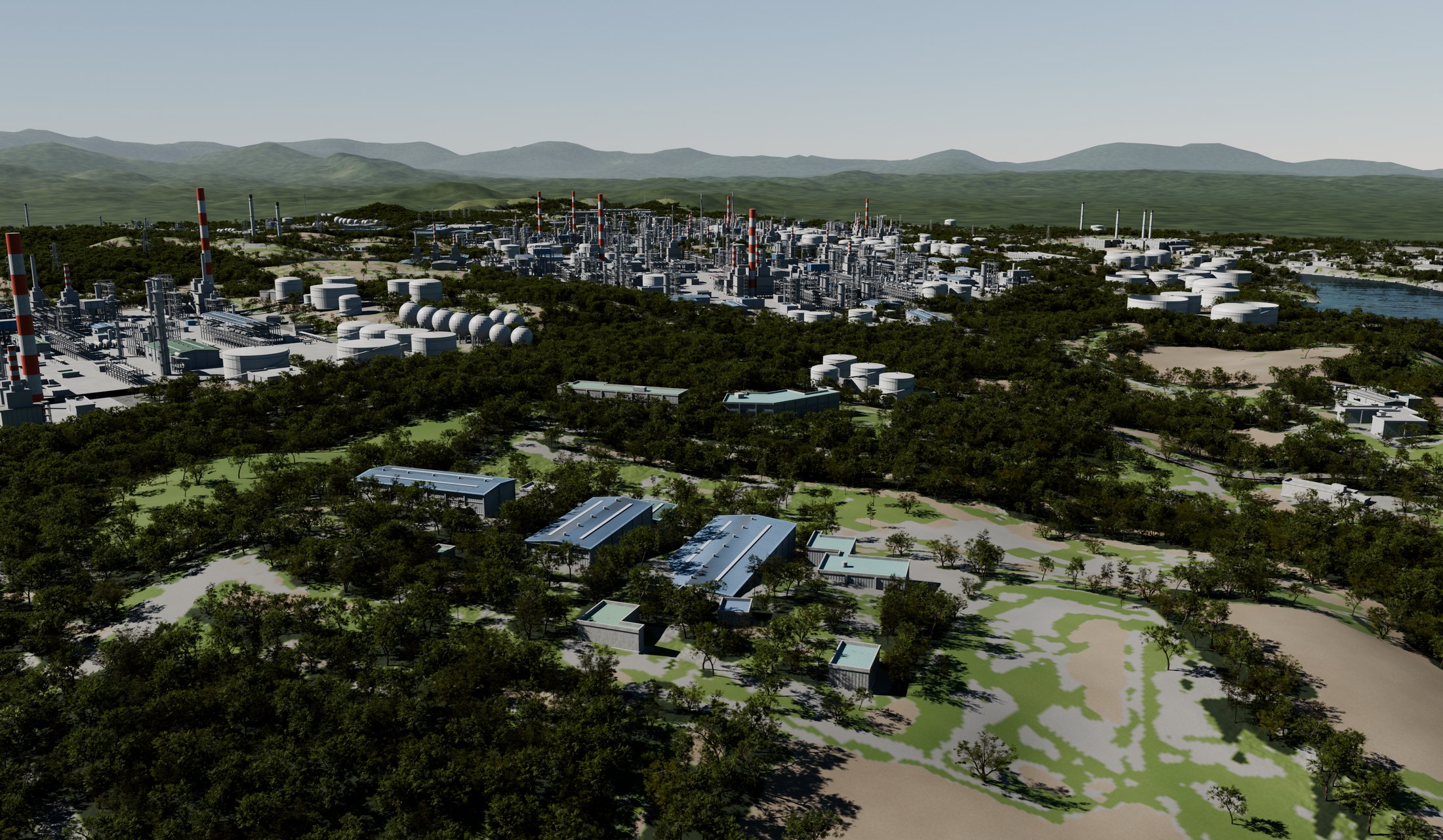

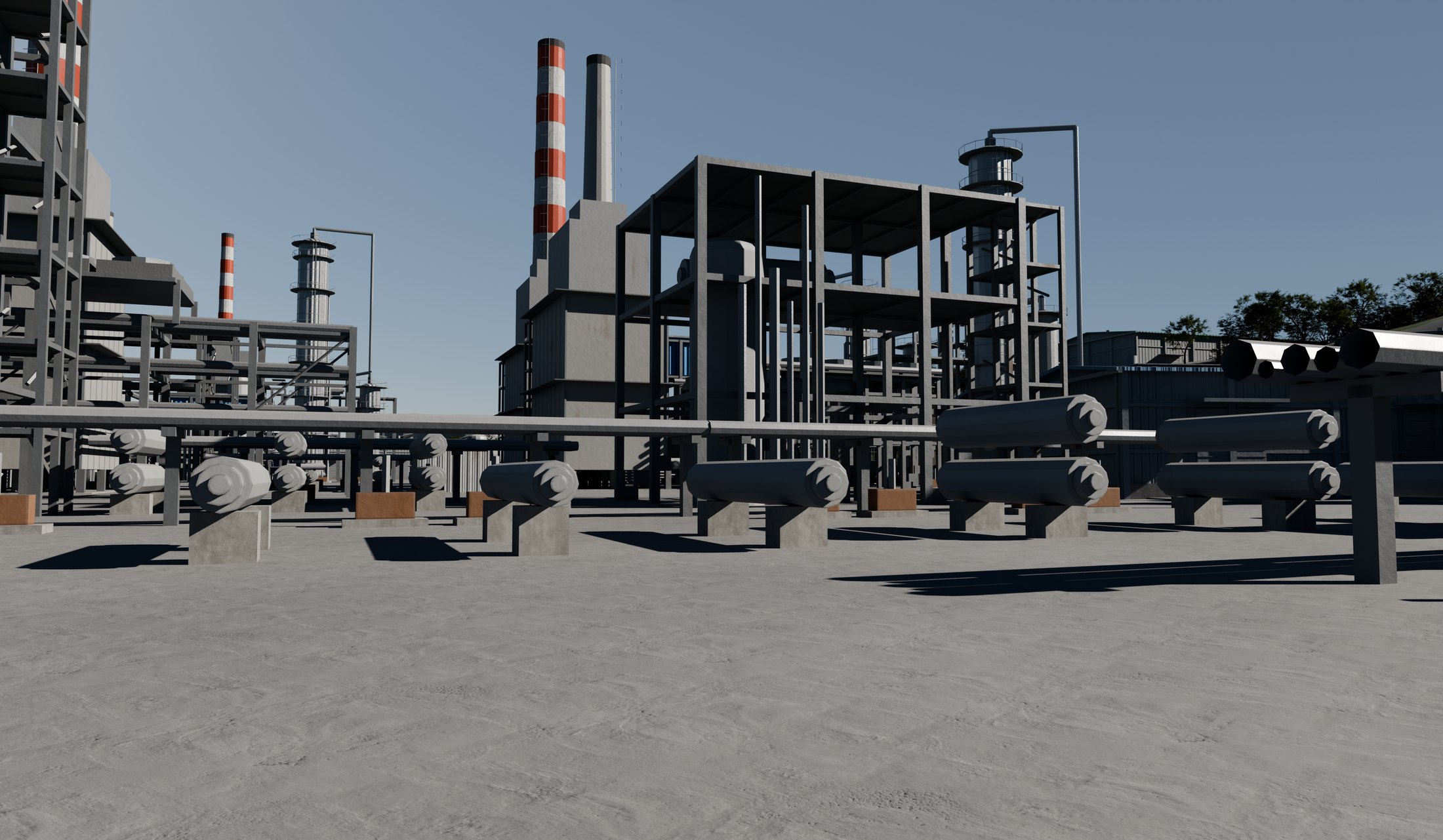

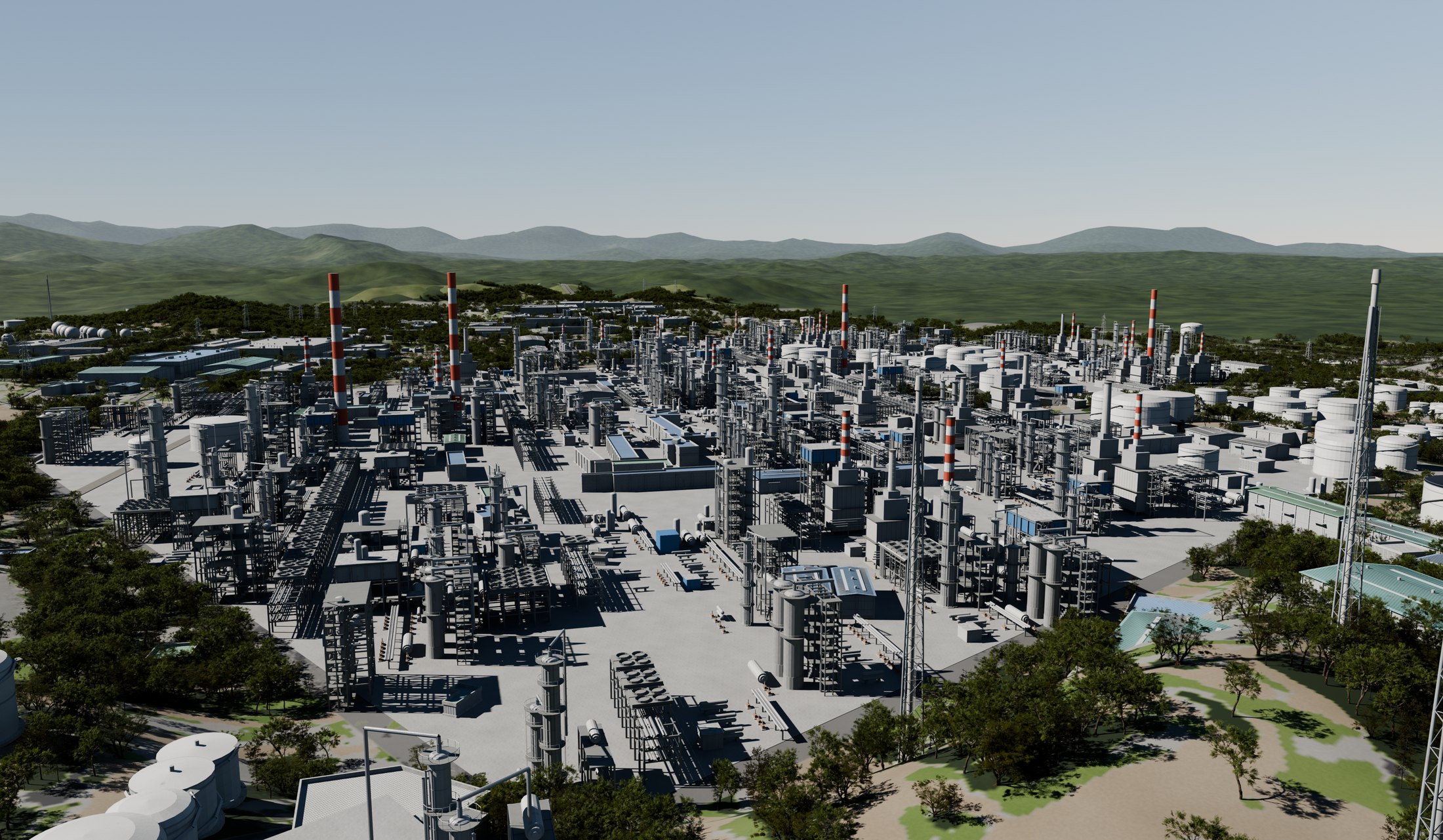

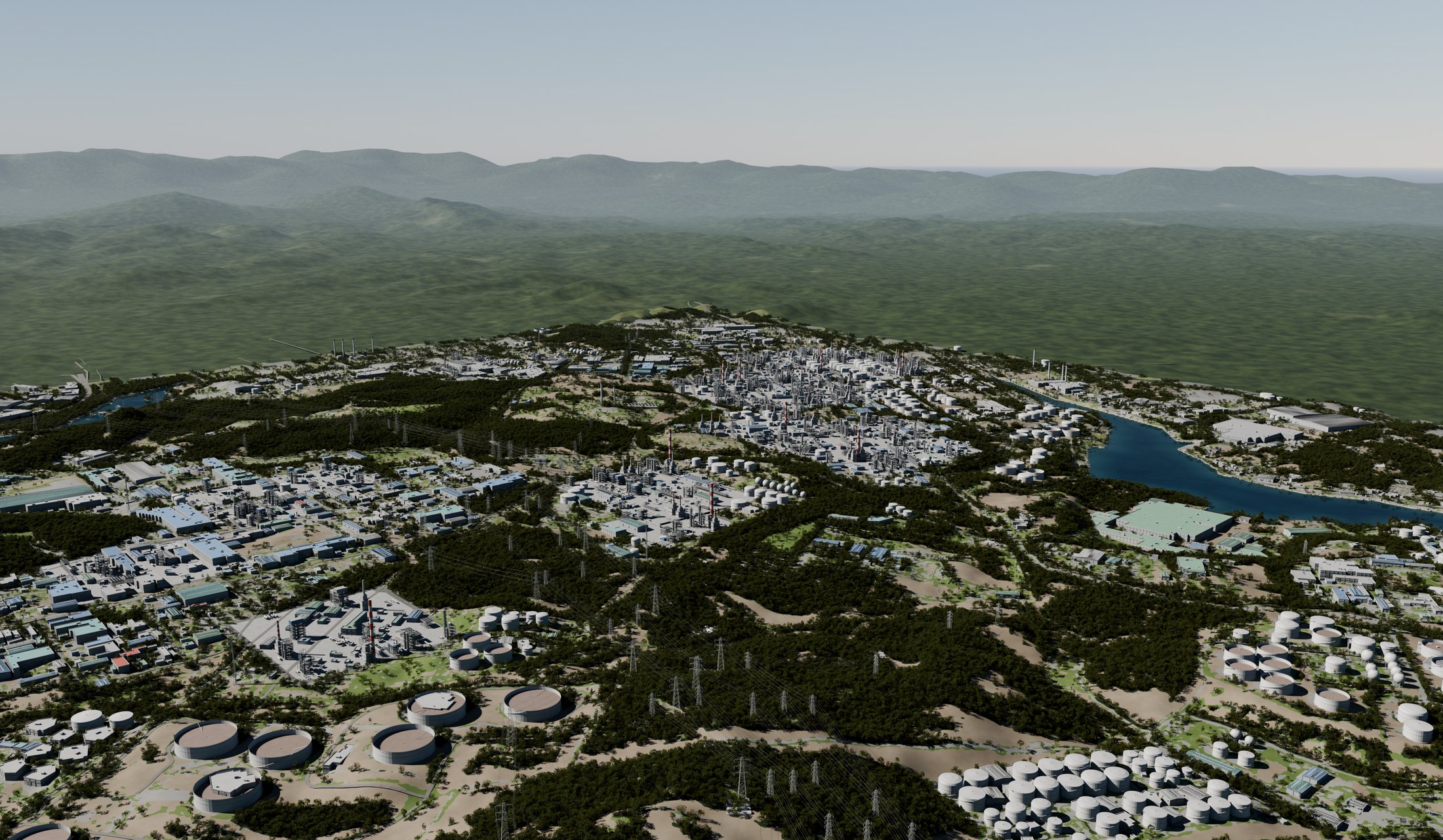

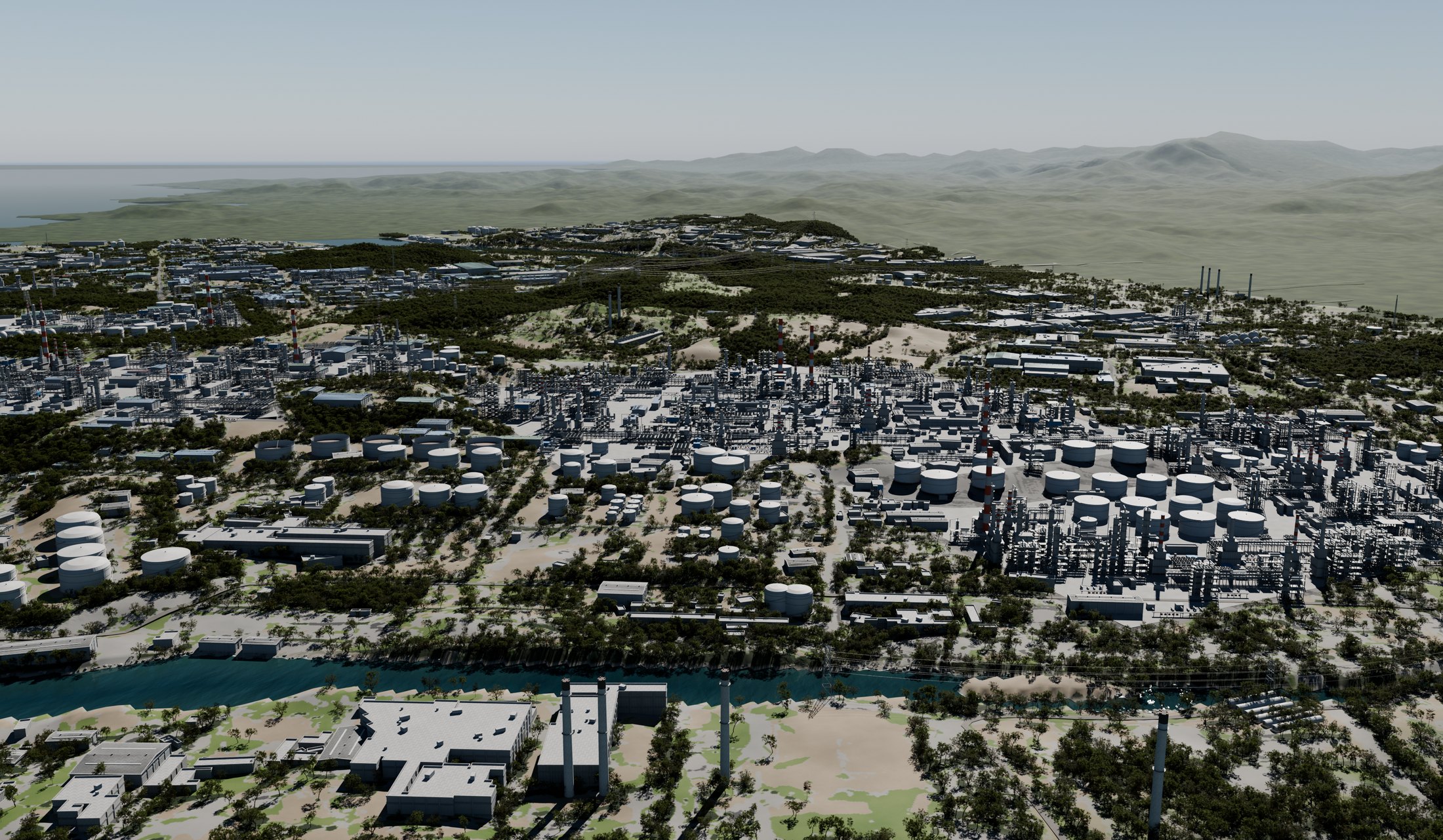

울산 남구 고사동·용연동 일대(SK 울산CLX가 있는 단지). 탱크 453기와 정제 설비 구역을 위성사진·공개 지도로 재서 블렌더에서 실제 크기(미터)로 지은 모델입니다. 설비 하나하나의 모양은 추정입니다. 사진이 아닙니다.
확인된 기준값과 실제 기록만 씁니다. 손잡이 값을 기준값과 비교할 뿐, 피해는 예측하지 않습니다.
출처: 서울신문 2022-10-12 「장충체육관보다 큰 원유 탱크·60만㎞ 배관」(면적 · 정제 능력 · 첫 가동 · 탱크 수 · 탱크 용량 · 석유화학 생산). 배치 자료: 탱크 138기 · 구형 탱크 · 사일로 · 플레어 · 굴뚝 · 냉각탑 · 도로 = OSM(© OpenStreetMap 기여자), 건물 윤곽 = OSM + Overture Maps(CC BY 4.0), 나머지 탱크 315기 = 위성(Vantor, 2022-12-25, Esri 제공)에서 흰 원을 자동으로 찾아 OSM 탱크와 맞춘 값, 정제 설비 구역 13곳 = 같은 위성을 50 m 격자로 눈으로 읽은 윤곽, 지형 = AWS Terrain Tiles · Copernicus GLO-30(탱크·건물이 솟은 표면 모형이라 구조물 자리를 둘레 맨땅으로 메우고 탱크 밭·설비 구역마다 평평한 단으로 깎음), 송전탑 = OSM, 바다 = OSM 해안선. 보안 관련 지물(울타리·담)은 넣지 않았습니다. 회사 로고·간판도 넣지 않았습니다. 추정: 정제 설비 칸마다 설비 종류(탑 묶음 · 가열로 · 공랭기 · 철골 구조물 · 반응기 · 드럼)와 크기·높이(탑 24~58 m · 가열로 굴뚝 44~62 m — 공개 배치도가 없어 일반 정유 설계 범위에서 골랐고, 어느 칸에 무엇이 있는지는 실제와 다르다), 파이프랙 자리, 탱크 높이(반지름 × 1.5, 최대 19 m)와 지붕 모양, 구형 탱크 다리 높이, 플레어 높이 80 m, 굴뚝 높이(발전소 큰 굴뚝 150 m · 나머지 57~80 m), 단(정지면) 높이, 건물 높이(면적에 따른 3.4~20 m). 실내는 만들지 않았습니다. 나무 모델 = Poly Haven tree_small_02 · jacaranda_tree · pine_tree_01(CC0 1.0), 자리는 위성 수관 분류.
